Produkta ievads

Kabeļa kļūmes testeri var izmantot, lai noteiktu zemu pretestību, augstu pretestību, īssavienojumu, atvērtu ķēdi, dažādu kabeļu noplūdes un zibspuldzes defektus. Tas var precīzi noteikt kabeļa bojājuma punktu, izmērīt kabeļa garumu un noteikt kabeļa aprakto ceļu un dziļumu. Visa kabeļa kļūmes testa sistēma sastāv no trim galvenajām daļām: zibatmiņas pārbaude, izsekošana un fiksētā punkta pārbaude.

Produkta īpašības

Daudzfunkcionāla integrācija
Kabeļa kļūmes testeris integrē trīs funkcionālos zibspuldzes testa, ceļa izsekošanas un fiksētā punkta testa moduļus, saprotot "vienu mašīnu vairākiem lietojumiem". Lietotāji var pabeigt visu procesa testu no sākotnējā sprieduma par kļūmēm līdz precīzai pozicionēšanai, neveicot vairākas ierīces. Tas ne tikai ietaupa aprīkojuma ieguldījumus, bet arī samazina aprīkojumu, kas satur svaru par vairāk nekā 50%.

Ilgs pārbaudes attālums
Kabeļa kļūmes testeris var pārbaudīt kabeļus līdz 15 kilometriem. Turpretī tirgū esošo kabeļa bojājumu testētāju maksimālais testa attālums ir tikai 10 kilometri. Šī īpaši garā attāluma pārbaudes spēja padara to īpaši piemērotu, lai noteiktu tālsatiksmes līnijas, piemēram, pilsētas enerģijas tīklus un šķērsgriezuma kabeļus.

Spēcīga signāla apstrādes spēja
Kabeļa bojājuma testētāja elektromagnētiskais kanāls, kas uztver jutīgumu<5μV, and the gain can reach 110dB. In contrast, most products on the market have only 10μV sensitivity and 100dB gain. This signal processing capability enables the device to accurately capture weak fault signals in complex electromagnetic environments.

Spēcīga pret mijiedarbību spēja
The power frequency suppression of the cable fault tester can reach >40dB, savukārt vairums tirgū esošo produktu var sasniegt tikai 30-35 db. Tāpēc pat spēcīgā elektromagnētisko traucējumu vidē, piemēram, tuvu augstsprieguma pārvades līnijām vai rūpnieciskajām zonām, kabeļa bojājuma testētāja efektīvais mērīšanas attālums joprojām ir aptuveni 15-20% ilgāks nekā parastajam aprīkojumam.

Dziļuma noteikšanas spēja
Kabeļa kļūmes testeris var noteikt kabeļus, kas aprakti līdz 3 metru dziļumam. Turpretī līdzīgi produkti var noteikt kabeļus tikai 2-2 5 metru dziļumā. Šī dziļuma noteikšanas spēja var palīdzēt inženieriem precīzi noteikt dziļi aprakto kabeļu stāvokli un izvairīties no kabeļu bojājumiem rakšanas laikā.

Tehniskie parametri

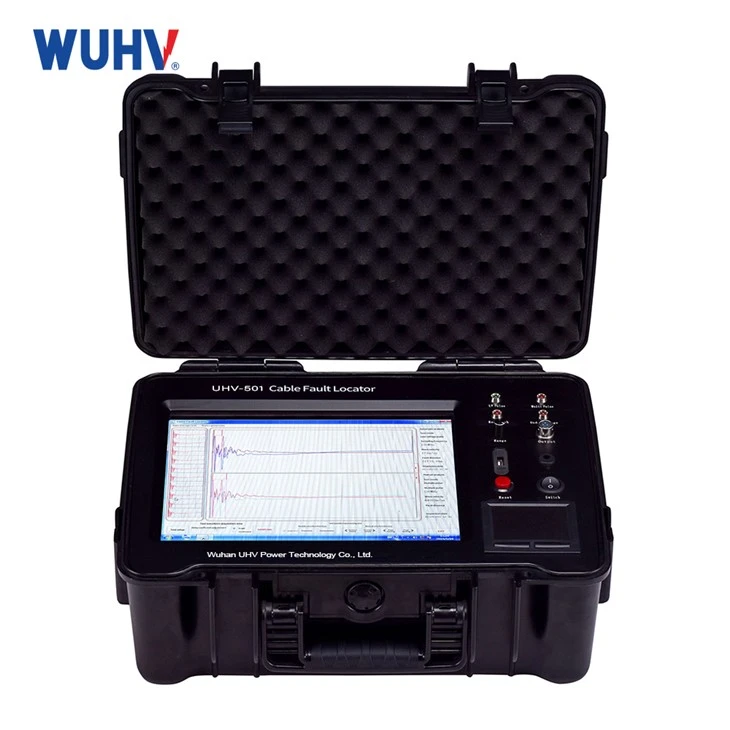

Flash testeris

Vistālākais testa attālums	15km (atvērts vads līdz 100 km)
Noteikšanas akla zona	1m
Datu lasīšanas izšķirtspēja	1m
Jaudas izkliede	5va
Lietošanas nosacījumi	Apkārtējā temperatūra 0 grāds ~ + 40 grāds
Ierobežot temperatūru	-10 grāds ~ + 50 grāds
Relatīvais mitrums	40 grādu (20 ~ 90) % RH
Atmosfēras spiediens	(86 ~ 106) KPA
Tilpums	275 × 220 × 160mm3
Svars	1,8 kg

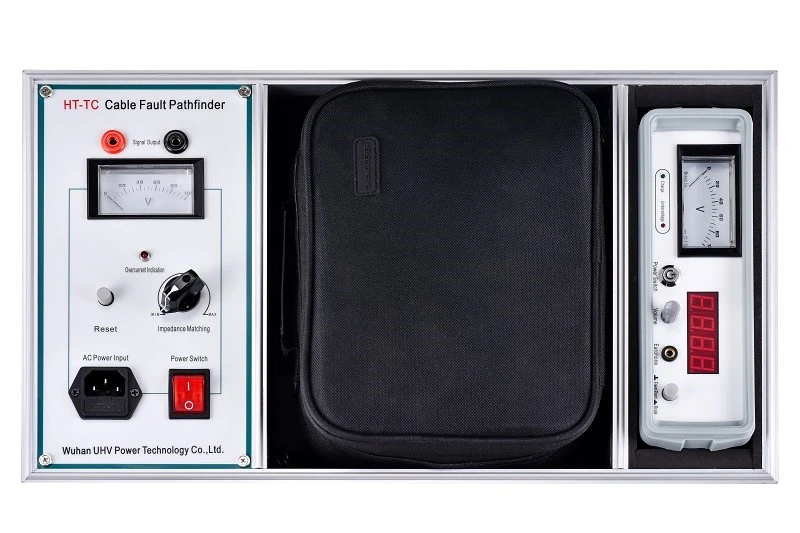

Ceļvedis

Operācijas režīms	Izeja - fiksētas frekvences periodisks kvadrātveida viļņa signāls
Izejas jauda	Pomax lielāks vai vienāds ar 100w
Izlaides pretestība	1Ω－∞
Izejas signāla frekvence	16kHz
Izejas signāla amplitūda	15V-340V
Pathfinder raidītāja barošanas avots	AC220V ± 10℅

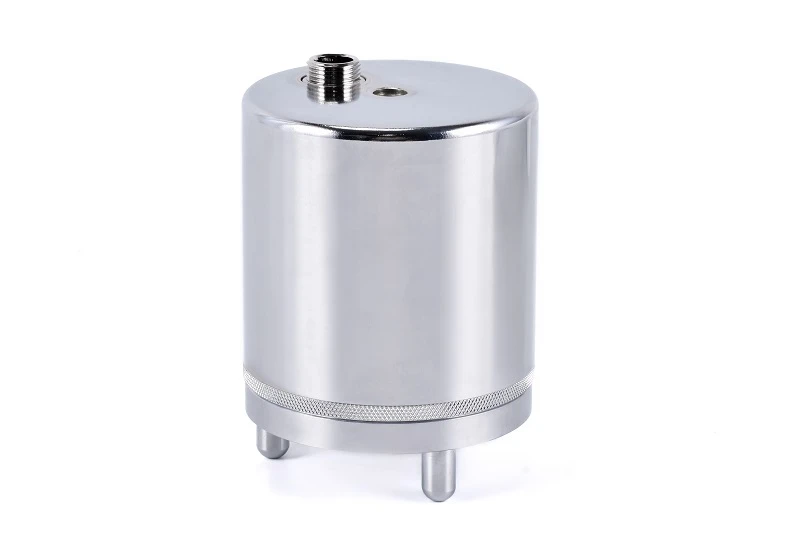

Fiksēta punkta instruments

Apstrādāta mērīšanas kļūda	Mazāk nekā 10%
Fiksēta punkta kļūda	<±10cm
Elektromagnētiskā kanāla pieaugums	>110db (300, 000 reizes)
Elektromagnētiskā kanāla uztvērēja jutība	<5μV
Skaņas kanāla audio pastiprinātāja pastiprinājums	<120dB (1 million times when the signal-to-noise ratio is 4:1)
50Hz jaudas frekvences noraidīšana	>40dB (100 reizes)
Enerģijas patēriņš	<120mA (0.7W)
Apbedīts dziļuma noteikšana	Mazāk vai vienāds ar 3m
