Kādi ir nosacījumisērijas rezonansenotikt? Wuhan UHV specializējas ražošanāsērijas rezonanse, ar plašu produktu izvēli un profesionālu elektrisko testēšanu. Lai atrastusērijas rezonanse, izvēlieties Wuhan UHV.
Virknes shēmā, kas sastāv no rezistoriem, induktoriem un kondensatoriem, kad kapacitātes pretestība XC=induktivitāte XL ir vienāda, rodas virknes rezonanse un sprieguma U fāze un strāva I ķēdē ir vienādi. Ja ķēdē notiek virknes rezonanse, ķēdes pretestība Z=√ R2+XC-XL2=R, kopējā pretestība ķēdē ir vismazākā, un strāva sasniegs maksimālo vērtību. Tas var radīt augstu spriegumu uz induktoriem un kondensatoriem, kas daudzkārt pārsniedz barošanas avota spriegumu, tāpēc sērijas rezonansi sauc arī par sprieguma rezonansi.

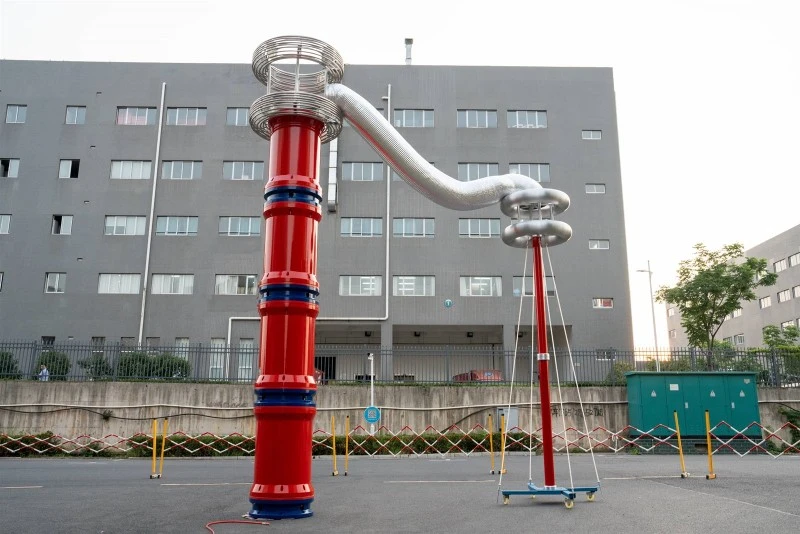

Sērijas rezonanseir sadalīta frekvences modulācijā un indukcijas modulācijā. Tas parasti sastāv no mainīgas frekvences barošanas avota, ierosmes transformatora, reaktora un kapacitatīvā sprieguma dalītāja. Pārbaudāmā parauga kondensators un reaktors veido virknes rezonanses savienojumu; Sprieguma dalītājs ir pievienots paralēli testa paraugam, lai izmērītu testa parauga rezonanses spriegumu un nodrošinātu pārsprieguma aizsardzības signālu.
Sērijveida rezonanses izturības sprieguma tests ir jauna augstsprieguma testēšanas metode, kas izmanto reaktora induktivitāti un testa objekta kapacitāti, lai izveidotu LC sērijas ķēdi, pielāgo mainīgas frekvences barošanas avota sprieguma frekvences izvadi, panāk virknes rezonansi un iegūst augstu spriegumu uz testa objektu. Eksperti to ir atzinīgi novērtējuši, un tas ir plaši izmantots gan mājās, gan ārvalstīs.
Pašlaik mēs esam izstrādājuši daudzus noteikšanas instrumentus, izmantojot principusērijas rezonanse, tostarp sērijas rezonanses pārbaudes ierīces, kabeļu mainīgas frekvences sērijas rezonanses pārbaudes ierīces, apakšstaciju mainīgas frekvences sērijas rezonanses pārbaudes ierīces un rezonanses pastiprināšanas ierīces CVT pārbaudei.
Saskaņā ar rezonanses principu mēs zinām, ka tad, kad strāvas reaktora L induktivitātes vērtība X1 ir vienāda ar kapacitātes vērtību Xc ķēdē, ķēde sasniedz rezonanses stāvokli. Šajā laikā tikai ķēdes pretestība R patērē ķēdē aktīvo jaudu, savukārt reaktīvā jauda svārstās uz priekšu un atpakaļ starp reaktoru un testa parauga kondensatoru, tādējādi radot augstu spriegumu testa paraugā.
Sērijas rezonanses rašanās nosacījumi:
X L =X C
Augstā sprieguma dēļ, ko rada virknes rezonanse L un C, tas var izraisīt spoļu vai kondensatoru bojājumus. Tāpēc enerģētikāsērijas rezonansepēc iespējas jāizvairās, un energosistēmas noteikšanai tiks izmantotas arī sērijas rezonanses pārbaudes ierīces.
Sērijas rezonanses priekšrocības
1. Nepieciešamā jaudas jauda ir ievērojami samazināta. Sērijveida sērijas rezonanses testa ierīce izmanto rezonanses reaktorus un testa objekta kapacitāti, lai radītu rezonansi, tādējādi iegūstot nepieciešamo augstu spriegumu un lielu strāvu. Visā sistēmā barošanas blokam ir jānodrošina tikai sistēmas aktīvā patēriņa daļa. Tāpēc testam nepieciešamā strāvas padeve ir tikai 1/Q reizes lielāka par testa jaudu (Q ir kvalitātes koeficients).
2. Iekārtas svars un tilpums ir ievērojami samazināts. Sērijveida rezonanses barošanas avotā ne tikai tiek likvidēta apjomīgā liela-jaudas sprieguma regulēšanas ierīce un parastais augstas-jaudas jaudas frekvences testa transformators, bet arī rezonanses ierosmes barošanas avotam ir nepieciešama tikai 1/Q no testa jaudas, ievērojami samazinot sistēmas svaru un tilpumu, parasti 1/5–1/10 no parastajām testa ierīcēm.
3. Uzlabojiet izejas sprieguma viļņu formu. Rezonanses barošanas avots ir rezonanses filtrēšanas ķēde, kas var uzlabot izejas sprieguma viļņu formas kropļojumus, iegūt labu sinusoidālo vilni un efektīvi novērst testa parauga viltus sadalījumu, ko izraisa harmonikas pīķi.
4. Novērsiet lielas īssavienojuma-strāvas no bojājuma vietas sadedzināšanas. Rezonanses stāvoklī, kad pārbaudāmā parauga izolācijas vājais punkts ir nojaukts, ķēde nekavējoties tiek noskaņota (mainās kapacitāte, neatbilst rezonanses nosacījumiem), un ķēdes strāva strauji samazinās līdz 1/Q no parastās testa strāvas. Tomēr, izmantojot paralēlās rezonanses vai tradicionālos testa transformatorus maiņstrāvas izturības sprieguma pārbaudei, pārrāvuma strāva nekavējoties palielinās desmitiem reižu. Salīdzinot ar abiem, īssavienojuma strāva- simtiem reižu atšķiras no pārrāvuma strāvas. Tātad virknes rezonanse var efektīvi identificēt izolācijas trūkumus, neuztraucoties par lielu īssavienojuma strāvu{8}}, kas sadedzina bojājuma punktu.
5. Nebūs pārsprieguma atgūšana. Kad testa paraugs piedzīvo sabrukumu un uzliesmojumu, rezonanses apstākļu zuduma dēļ augstspriegums nekavējoties pazūd, loks nekavējoties tiek nodzēsts, tiek aktivizēta ierīces aizsargķēde un izeja tiek pārtraukta.
