Principssērijas rezonanses pārbaudes ierīce? Wuhan UHV specializējas ražošanāsērijas rezonanse, ar plašu produktu izvēli un profesionālu elektrisko testēšanu. Lai atrastusērijas rezonanse, izvēlieties Wuhan UHV.

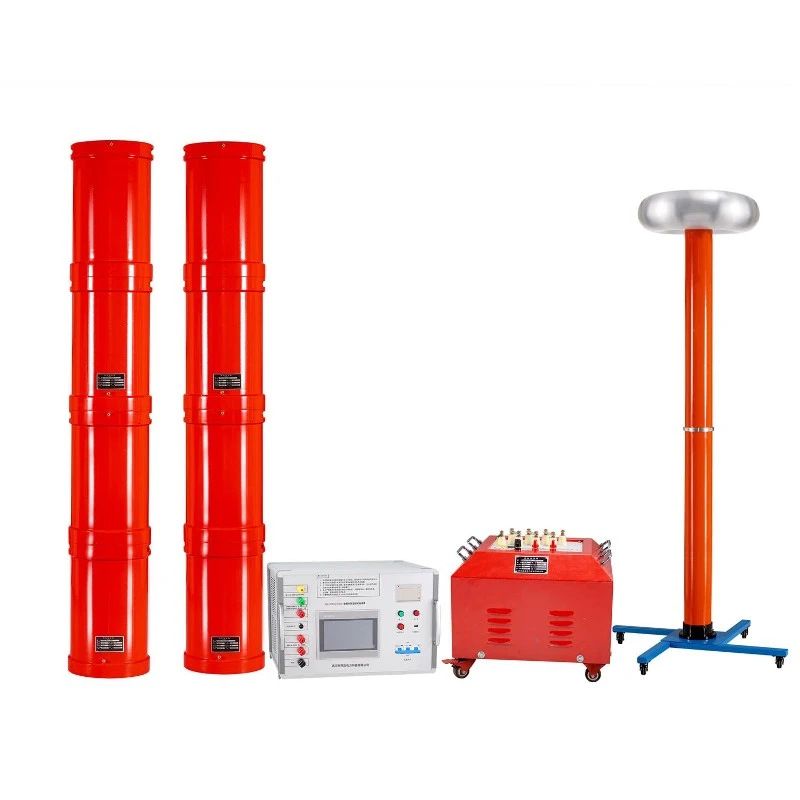

Thesērijas rezonanses pārbaudes ierīce, kas pazīstams arī kāsērijas rezonanse, var iedalīt frekvences modulācijā un indukcijas modulācijā. Mainīgas frekvences sērijas rezonanses ierīce parasti sastāv no mainīgas frekvences barošanas avota, ierosmes transformatora, reaktora un kapacitatīvā sprieguma dalītāja. Pārbaudāmā parauga kondensators un reaktors veido virkni rezonanses savienojumu, un sprieguma dalītājs ir pievienots paralēli testa paraugam, lai izmērītu testa parauga rezonanses spriegumu un nodrošinātu pārsprieguma aizsardzības signālu.
Mēs zinām, ka ķēdes frekvencē ķēdē notiek rezonanse, un spriegums uz testa parauga ir Q reizināts ar ierosmes transformatora augstsprieguma gala izejas spriegumu. Q ir sistēmas kvalitātes faktors, kas ir sprieguma rezonanses daudzkārtējs, kas parasti svārstās no desmitiem līdz simtiem vai vairāk. Vispirms noregulējiet mainīgas frekvences barošanas avota izejas frekvenci, lai ķēdē izraisītu virknes rezonansi, un pēc tam noregulējiet mainīgas frekvences barošanas avota izejas spriegumu ķēdes rezonanses apstākļos, lai sasniegtu parauga sprieguma testa vērtību. Ķēdes rezonanses dēļ mazāks mainīgas frekvences barošanas avota izejas spriegums var radīt augstāku testa spriegumu uz testa parauga CX.
Bieži sastopamas vainas parādībassērijas rezonanses pārbaudes ierīce
1. Sērijas rezonanses pārbaudes ierīces mirgojoša parādība
Ja destruktīva izlāde notiek gar cieto izolācijas virsmu gāzē vai šķidrā dielektrikā, to sauc par uzliesmojumu. Uzliesmojuma parādība attiecas uz parādību, kad sabrukšanas spriegums izlādējas gar cieta izolatora virsmu, kad izolatoru apņemošais gāzes vai šķidrais dielektriķis tiek sadalīts. Spriegumu, pie kura izlādes laikā notiek uzliesmojums, sauc par uzliesmošanas spriegumu. Pēc izolatora zibspuldzes spriegums starp elektrodiem strauji pazeminās līdz nullei vai tuvu nullei. Dzirksteles vai loki zibspuldzes kanālā izraisa lokālu izolācijas virsmas pārkaršanu, kā rezultātā notiek karbonizācija un virsmas izolācijas bojājumi.
Izplatītais notikums ir uzliesmojums gar saskarni starp gāzi un cieto dielektriķi. Destruktīvā izlāde gar izolatora virknes virsmu un bukses virsmu tiek saukta par uzliesmojumu. Termins "uzliesmojums" attiecas tikai uz izlādes parādībām īpašos apstākļos.
2. Sērijas rezonanses pārbaudes ierīces izlādes parādība
Izlādes parādība ir samērā vispārīgs jēdziens, kas parasti attiecas uz izolācijas materiālu pāreju no izolācijas stāvokļa uz vadošu stāvokli elektriskā lauka iedarbībā. Šī lēciena parādība var rasties "caurlaides stāvoklī" starp elektrodiem, kur izolācijas materiāls ir pilnībā īssavienojums un bojāts. Šajā laikā spriegums starp elektrodiem strauji pazeminās līdz ļoti zemai vai tuvu nullei, ko sauc par destruktīvu izlādi; Lēciena parādība var rasties arī lokālās zonās starp elektrodiem, izraisot izolācijas materiāla lokālu īssavienojumu, kamēr pārējā zonā joprojām ir laba izolācijas veiktspēja, un spriegums starp elektrodiem joprojām var saglabāt noteiktu vērtību, ko sauc par daļēju izlādi.
Destruktīvo izlādi un daļējo izlādi var izmantot visos dielektriķos un to kombinācijās, tomēr dažādos dielektriķos un to kombinācijām notiekošām izlādēm ir īpaši nosaukumi. Destruktīvo izlādi, kas rodas starp elektrodiem gāzes vai šķidrā dielektrikā, sauc par dzirksteļaizlādi, piemēram, destruktīvu izlādi, kas rodas gaisa spraugās vai eļļas spraugās, kam vajadzētu būt precīzākam kā dzirksteļaizlāde.
Ja cietā dielektrikā notiek destruktīva izlāde, to sauc par sadalījumu. Kad notiek sabrukums, cietajā dielektrikā paliek pēdas, izraisot cietā dielektriķa neatgriezenisku izolācijas īpašību zaudēšanu. Kad izolācijas kartons sabojājas, uz kartona paliks caurums.
