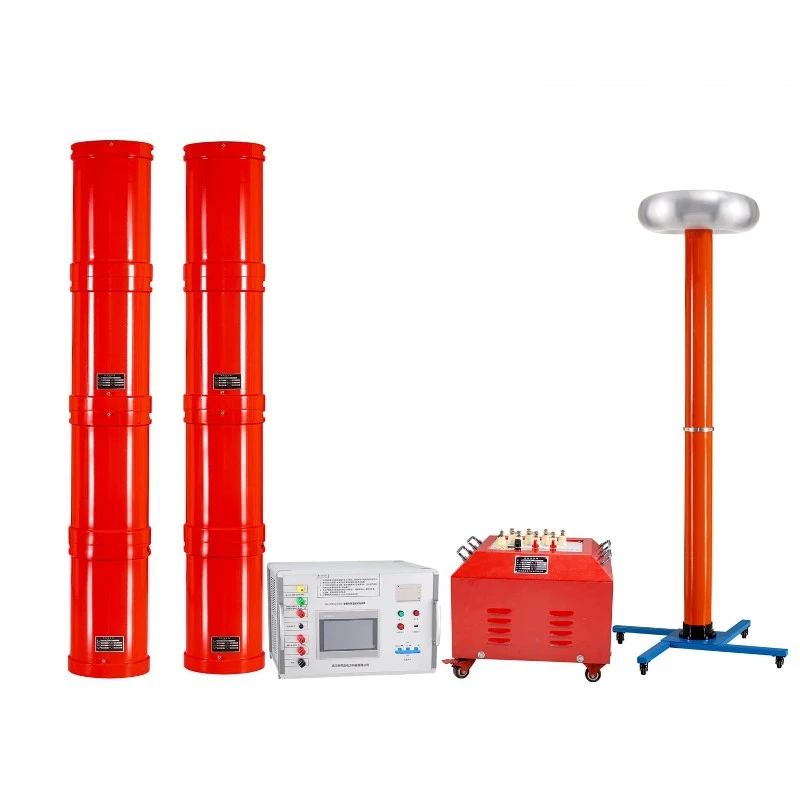

Kādi ir piesardzības pasākumi un priekšrocības, lietojot amainīgas frekvences sērijas rezonanses pārbaudes ierīce? Wuhan UHV specializējas sērijveida rezonanses ierīču ražošanā ar plašu produktu izvēli un profesionālu elektrisko testēšanu. Kad meklēsērijas rezonanses ierīces, izvēlieties Wuhan UHV.
Q vērtības - pirmā nozīme enerģijas uzkrāšana un enerģijas patēriņš
No enerģijas attiecībām RLC sērijas ķēdes rezonanses laikā var redzēt, ka attiecība w pret w atspoguļo enerģijas uzkrāšanas efektivitāti rezonanses ķēdē. Rezonanses ķēdes kvalitātes koeficients (Q vērtība ir vienāda ar 27c rezonanses ķēdē uzkrātās enerģijas attiecību pret katrā ciklā patērēto enerģiju. Jo lielāka ir Q vērtība, jo mazāks enerģijas patēriņš ir nepieciešams, salīdzinot ar uzkrāto enerģiju, tas ir, jo augstāka ir rezonanses ķēdes enerģijas uzkrāšanas efektivitāte, jo mazāks enerģijas patēriņš ir nepieciešams tās pašas enerģijas uzglabāšanai; jo mazāka caurlaides josla tiek piegādāta no rezonanses ķēdes enerģijas, jo vairāk enerģijas tiek uzkrāts no R avota. kamēr dinamiskā komponenta enerģijas uzkrāšanas un izlādes process ir pilnībā pabeigts, tas ir, enerģijas uzkrāšanas komponents neapmainās ar enerģiju ar barošanas avotu. Šī nozīme attiecas uz visām rezonanses sistēmām tā -tā sauktā "Q-pārslēgšanas" tehnoloģija lāzeros, kas šajā nozīmē izmanto jēdzienu "Q vērtība"
Q vērtības otrā nozīme - Sprieguma piešķiršana
In resonance, generally Q>l, U-U, U-U-QU>U, tas ir, induktora un kondensatora spriegums ir vienāds, un tas ir Q reizes (desmitiem līdz simtiem reižu) lielāks par signāla avota spriegumu. Tāpēc sērijas rezonanses ķēde ir pazīstama arī kā sprieguma rezonanses ķēde. Šis sērijas rezonanses ķēdes raksturlielums sniedz mums metodi reaktīvā elementa Q vērtības mērīšanai. Visbiežāk izmantotais Q vērtības mērīšanas instruments, Q mērītājs, ir izgatavots, pamatojoties uz iepriekš minēto principu. Piemēram, ja rezonanses ķēdes Q vērtība ir 100, ja abos ķēdes galos tiek pielikts 6 V spriegums, spriegums uz kondensatora vai induktora rezonanses laikā sasniegs 600 V. Ja tas netiek pamanīts praktiskajā darbībā, tas būs ļoti bīstami. Lai izvairītos no ķēdes iekārtu (L, C utt.) pārrāvumiem, pēc iespējas jāizvairās no rezonanses; Elektroniskajās shēmās šo metodi parasti izmanto augsta sprieguma iegūšanai
Q vērtības - frekvences selektivitātes trešā nozīme
RLC sērijas ķēdei, kad ir pievienots sinusa maiņstrāvas signāla avots ar nemainīgu sprieguma amplitūdu un nepārtraukti regulējamu frekvenci, ķēdē strāva, spriegums, pretestība, fāzes starpība utt. mainās atkarībā no frekvences. Šo saistību ar frekvenci sauc par frekvences raksturlielumu. Līkni, kas parāda attiecības starp strāvu, spriegumu un frekvenci, sauc par rezonanses līkni. 5. attēlā parādīts ķēdes parametrs Z, kas mainās līdz ar signāla avota frekvenci. Strāvas efektīvās vērtības līkni virknes rezonanses ķēdē, kas mainās līdz ar jaudas frekvenci, sauc par virknes rezonanses ķēdes strāvas amplitūdas frekvences līkni vai strāvas rezonanses līkni. No 5. (b) attēla var redzēt, ka tad, kad cu ir viens. Kad rT strāva ķēdē sasniedz maksimālo vērtību, ti, . - JI Kad CO novirzās no 09. Reaktivitātes x pieauguma dēļ ķēdes pretestība z palielinās un strāva samazinās; novirzīties. Jo tālāk, jo lielāka ir strāvas samazināšanās
Strāvas rezonanses līkne norāda, ka sērijveida rezonanses ķēdes rezonanses raksturlielumu dēļ tā rada lielu strāvu tuvu CO frekvencei un nelielu strāvu tālu no cU. Tas liek domāt, ka virknes rezonanses ķēdei ir dažādas reakcijas uz dažādu frekvenču signāliem, kas liecina, ka tai ir iespēja izvēlēties vajadzīgās frekvences signālu. Tāpēc sērijveida rezonanses ķēdi var izmantot kā frekvences izvēles ķēdi.
