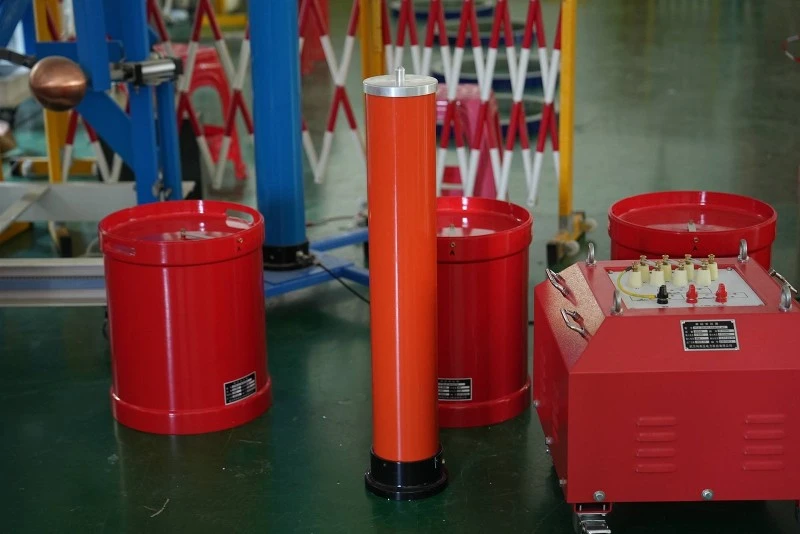

Thesērijas rezonanses pārbaudes ierīceir sadalīts frekvences modulācijas un induktivitātes modulācijas veidos, kas parasti sastāv no mainīgas frekvences barošanas avota, ierosmes transformatora, reaktora un kapacitatīvā sprieguma dalītāja. Pārbaudāmais produkts ir savienots virknē rezonanses ar reaktora kondensatoru, un sprieguma dalītājs ir savienots paralēli testējamajam izstrādājumam, lai izmērītu pārbaudāmā produkta rezonanses spriegumu un radītu pārsprieguma aizsardzības signālu.
Sērijas ķēdē, kas sastāv no rezistoriem, induktoriem un kondensatoriem, kad kapacitātes pretestība xc ir vienāda ar induktivitāti xl, ti, xc=xl, ķēdes spriegums u un strāva i ir vienādi, un ķēde darbojas kā rezistors. Šo fenomenu saucsērijas rezonanse; Ja ķēdē notiek virknes rezonanse, pretestība Z=R ^ 2 (XC-XL) ^ 2 ir mazāka par R vai vienāda ar to, kopējā pretestība tiek samazināta līdz minimumam, un strāva sasniedz maksimālo vērtību.
Thesērijas rezonanses pārbaudes ierīce ir šādas tehniskās priekšrocības:
(1) Sērijveida rezonanses testa ierīcei ir pārspriegums, pārstrāva, nulles palaišana, sistēmas detunings (uzplaiksnījums), segmentēta sprieguma izvade, neatkarīgs iepriekš iestatīts pārbaudes laiks katram sprieguma segmentam, 7- collu īsts krāsains skārienekrāns, reāllaika drukāšana un datu glabāšana, izvades ķēde ar kontaktoru, pieskāriena izvades līnija, neizraisot elektriskās stāvvietas drošību, novēršot drošības apdraudējumu.
(2) Pārspriegums, pārstrāva, jebkurš iepriekš iestatīts laiks, standarta sinusoidālā viļņa izeja, frekvences izvades diapazons 30 Mazāks vai vienāds ar 300 Hz, ātra pārslēgšanās aizsardzības reakcija.
(3) Plaša sprieguma diapazona ieeja, plaša frekvences ieeja, 50 Hz frekvence adaptīva. Ģenerators un rūpnieciskais barošanas avots var darboties normāli.
(4) Pilnībā automātisks darba režīms.
(5) Viens mainīgas frekvences barošanas avots var vienlaikus kontrolēt vairāku mainīgas frekvences barošanas avotu izvadi, un tikai viens no tiem ir jādarbina. Klienti vispirms var iegādāties nelielas ietilpības komplektu, un, ja ar to nepietiek, viņi var iegādāties vairākus komplektus paralēlai lietošanai vēlāk. Cena ir izdevīga, un izmantošana ir elastīgāka.
(6) Jaudas pieprasījums 110 kV un augstākiem kabeļiem ir salīdzinoši augsts. Musen Electric izmanto dobo kodolu reaktorus, vairāku sēriju paralēlās nomaiņas metodes, nepieciešamo sēriju paralēlo režīmu, viena cilvēka darbību, vieglu demontāžu un montāžu, kā arī mobilitāti, risinot svara un izmantošanas problēmas.
Thesērijas rezonanses pārbaudes ierīceir piemērota 10kV, 35kV, 110kV, 220kV un 500kV polietilēna šķērssavienotu barošanas kabeļu maiņstrāvas izturības testēšanai, GIS (pilnīgi slēgtas izolētas apakšstacijas) maiņstrāvas izturības sprieguma pārbaudei, pārvadei un augstsprieguma jaudas un lielas jaudas profilaktiskajai pārbaudei. izturēt pārbaudi. Lielo transformatoru un ģeneratoru agregātu sprieguma pārbaude, spēka transformatoru indukcijas noturības sprieguma pārbaude.
