Mainīgas frekvences sērijas rezonanses pārbaudes iekārta? Wuhan UHV specializējas ražošanāsērijas rezonanse, ar plašu produktu izvēli un profesionālu elektrisko testēšanu. Lai atrastusērijas rezonanse, izvēlieties Wuhan UHV.
Themainīgas frekvences sērijas rezonanses pārbaudes ierīceizmanto virknes rezonanses principu, izmanto ierosmes transformatoru virknes rezonanses ķēdes ierosināšanai, regulē mainīgās frekvences regulatora izejas frekvenci un izraisa ķēdes induktivitātes L un testa parauga C virknes rezonansi. Rezonanses spriegums ir spriegums, kas tiek pievadīts testa paraugam. Frekvences pārveidošanas rezonanses testa ierīci plaši izmanto tādās nozarēs kā enerģētika, metalurģija, nafta un ķīmijas inženierija, un tā ir piemērota augstas -jaudas, augstsprieguma-kapacitatīvo paraugu nodošanai un profilaktiskai pārbaudei.

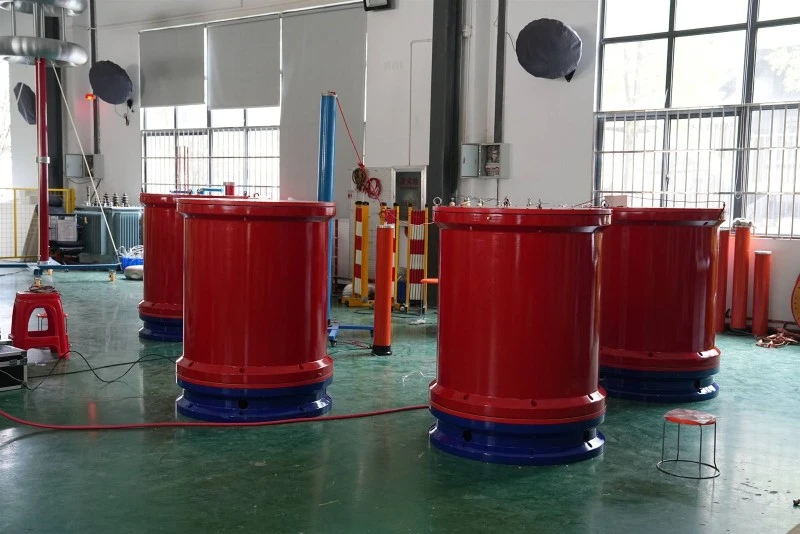

Themainīgas frekvences sērijas rezonanses pārbaudes ierīcegalvenokārt sastāv no mainīgas frekvences kontrollera, ierosmes transformatora, augstsprieguma reaktora, augstsprieguma sprieguma dalītāja uc Tas sastāv no regulatora un filtra. Mainīgas frekvences regulatora galvenā funkcija ir pārveidot 380 V vai 200 V maiņstrāvas jaudas frekvences sinusoidālo vilni ar fiksētu amplitūdu un frekvenci sinusoidālā vilnī ar regulējamu amplitūdu un frekvenci. Un nodrošina jaudu visam aprīkojumam. Ierosmes transformatora funkcija ir paaugstināt mainīgas frekvences barošanas avota izvades spriegumu līdz atbilstošam pārbaudes spriegumam. Augstsprieguma reaktors L ir svarīga rezonanses ķēdes sastāvdaļa. Ja jaudas frekvence ir vienāda ar 1/(2 π√ LCX), tai tiek veikta virkne rezonanse ar testa paraugu CX.
Themainīgas frekvences sērijas rezonanses pārbaudes ierīceir piemērots 10KV, 35KV, 110KV, 220KV un 500KV polietilēna barošanas kabeļu maiņstrāvas izturības sprieguma pārbaudei. Piemērots 60KV, 220KV un 500KV GIS maiņstrāvas izturības sprieguma pārbaudei. Piemērots lielu transformatoru un ģeneratoru komplektu jaudas frekvences izturības sprieguma pārbaudei; Strāvas transformatoru indukcijas izturības sprieguma pārbaude; Zemējuma pretestības mērīšana.
Frekvences pārveidošanas sērijas rezonanses pārbaudes ierīces darbības princips
Regulējot mainīgās frekvences regulatora izejas frekvenci, rodas rezonanse starp ķēdē esošā reaktora induktivitāti L un testa parauga kapacitāti C, un rezonanses spriegums ir spriegums, kas tiek pievadīts testa paraugam. Strāvas padeve tiek nodrošināta, izmantojot frekvences modulācijas kontrolieri, un testa spriegumu sākotnēji palielina ierosmes transformators, lai reaktoram L un testa paraugam CX pievienotu augstu spriegumu. Mainot frekvences modulācijas kontrollera izejas frekvenci, ķēde atrodas virknes rezonanses stāvoklī; Ķēdes rezonanses frekvence ir atkarīga no testa parauga kapacitātes CX un reaktora induktivitātes L. Pielāgojiet mainīgās frekvences regulatora izejas spriegumu, lai testa paraugā sasniegtu nepieciešamo augsta sprieguma vērtību.
Mainīgas frekvences sērijas rezonanses pārbaudes ierīces raksturojums
1. Augsta stabilitāte un uzticamība. Sistēma izmanto importētās jaudas sastāvdaļas kā jaudas pārveidošanas kodolu ar stabilu sprieguma un frekvences izvadi, saprātīgu elektromagnētiskās saderības dizainu un pilnām aizsardzības funkcijām. Pēc vairākiem augstsprieguma-tiešā sprieguma īssavienojuma testiem sistēma joprojām paliek neskarta, un tajā pašā laikā sistēmai ir arī spēcīga pārslodzes spēja
2. Automātiskā regulēšanas funkcija ir spēcīga. Kad sistēma tiek automātiski noregulēta, tā automātiski skenē no 30Hz līdz 300Hz un parāda slaucīšanas līkni, ļaujot lietotājiem intuitīvi redzēt sistēmas regulēšanas procesu; Kad frekvenču slaucīšana ir pabeigta, sistēma veic precīzu frekvences slaucīšanu ar izšķirtspēju 0,01 Hz tās ± 5 Hz diapazonā, pamatojoties uz rezonanses frekvences punktu, ko sākotnēji atrada slaucīšana, un visbeidzot precīzi bloķē rezonanses frekvenci.
3. Atbalstiet vairākus eksperimentālos režīmus. Sistēma atbalsta tādus testa režīmus kā "automātiskā regulēšana+manuālā sprieguma regulēšana", "automātiskā regulēšana+automātiskā sprieguma regulēšana", "manuālā regulēšana+manuālā sprieguma regulēšana" u.c. Ieteicams izmantot režīmu "automātiskā regulēšana+manuālā sprieguma regulēšana", kas var ātri atrast rezonanses punktu un kontrolēt testa procesu, izmantojot manuālu sprieguma regulēšanu, nodrošinot lielāku drošību.
4. Sistēmai ir lietotājam -draudzīgs cilvēkiem-datora mijiedarbības saskarne. Eksperimentālo parametru iestatījumi, eksperimentālā vadība un eksperimentālie rezultāti tiek parādīti tajā pašā ekrānā, kas ir intuitīvs un skaidrs, un tam ir automātiskas laika noteikšanas un darbības uzvednes funkcijas. Pilna skārienekrāna darbība un displejs ar testa datu saglabāšanas un vaicāšanas funkciju
5. Aizsardzības funkcija ir pabeigta. Aprīkots ar nulles pozīcijas aizsardzību (aizliedz sistēmas palaišanu, kad sprieguma izejas vadības poga nav nulles pozīcijā), pārsprieguma aizsardzību, aizsardzību pret pārspriegumu, aizsardzību pret pārspīlēšanu un citām funkcijām, kas nodrošina sistēmas uzticamību.
