Mainīgas frekvences sērijas rezonanses izturīgs spriegums? Wuhan UHV specializējas ražošanāsērijas rezonanse, ar plašu produktu izvēli un profesionālu elektrisko testēšanu. Lai atrastusērijas rezonanse, izvēlieties Wuhan UHV.
Themainīgas frekvences sērijas rezonanses izturības sprieguma ierīceizmanto virknes rezonanses principu, ierosina virknes rezonanses ķēdi ar ierosmes transformatoru, regulē mainīgās frekvences regulatora izejas frekvenci un izraisa ķēdes induktivitātes L un testa parauga C virknes rezonansi. Rezonanses spriegums ir spriegums, kas tiek pievadīts testa paraugam. Pilns komplekts armainīgas frekvences sērijas rezonanses iekārtastiek plaši izmantots tādās nozarēs kā enerģētika, metalurģija, nafta un ķīmijas inženierija, un tas ir piemērots augstas{0}}jaudas, augstsprieguma{1}}kapacitatīvo paraugu nodošanai un profilaktiskai pārbaudei.

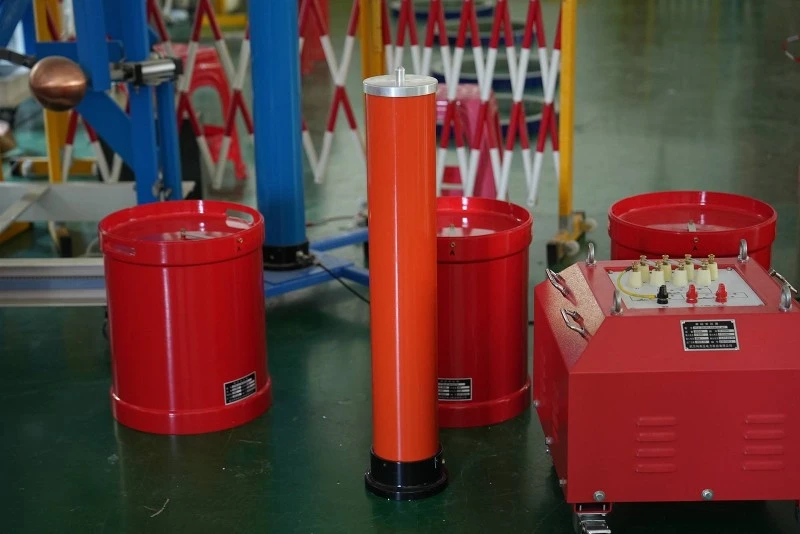

Themainīgas frekvences sērijas rezonanses izturības sprieguma ierīcegalvenokārt sastāv no mainīgas frekvences kontrollera, ierosmes transformatora, augstsprieguma reaktora, augstsprieguma sprieguma dalītāja uc Pilns mainīgas frekvences sērijas rezonanses iekārtu komplekts sastāv no kontrollera un filtra. Mainīgas frekvences regulatora galvenā funkcija ir pārveidot 380 V vai 200 V maiņstrāvas jaudas frekvences sinusoidālo vilni ar fiksētu amplitūdu un frekvenci sinusoidālā vilnī ar regulējamu amplitūdu un frekvenci. Un nodrošina jaudu visam aprīkojumam. Ierosmes transformatora funkcija ir paaugstināt mainīgas frekvences barošanas avota izvades spriegumu līdz atbilstošam pārbaudes spriegumam. Augstsprieguma reaktors L ir svarīga rezonanses ķēdes sastāvdaļa. Ja jaudas frekvence ir vienāda ar 1/(2 π√ LCX), tai tiek veikta virkne rezonanse ar testa paraugu CX.
Thefrekvences pārveidošanas sērijas rezonanses izturības sprieguma ierīceizmanto daudzpakāpju superpozīcijas metodi, un vairākus reaktorus var izmantot paralēli vai virknē. Sprieguma dalītāju izmanto testa sprieguma mērīšanai, un to var izmantot arī kā kompensācijas kondensatoru mazas kapacitātes pārbaudes paraugiem, ļaujot rezonanses frekvencei pabeigt dažādu barošanas iekārtu maiņstrāvas izturības sprieguma testus 30-300 Hz diapazonā. Mainīgas frekvences sērijas rezonanses pamatprincips ir izmantot regulējamas (30-300 Hz) sērijas rezonanses pārbaudes iekārtas, lai rezonētu ar testa objekta kondensatoru, lai radītu maiņstrāvas testa spriegumu.
Frekvences pārveidošanas sērijas rezonanses sprieguma izturības princips
Ja ķēdes frekvence f=1/2 π√ LC, ķēdē notiek rezonanse, un spriegums uz testa parauga ir Q reizināts ar ierosmes transformatora augstsprieguma gala izejas spriegumu. Q ir sistēmas kvalitātes faktors, kas ir sprieguma rezonanses daudzkārtējs, kas parasti svārstās no desmitiem līdz simtiem vai vairāk. Vispirms noregulējiet mainīgas frekvences barošanas avota izejas frekvenci, lai ķēdē izraisītu virknes rezonansi, un pēc tam noregulējiet mainīgas frekvences barošanas avota izejas spriegumu ķēdes rezonanses apstākļos, lai sasniegtu parauga sprieguma testa vērtību. Ķēdes rezonanses dēļ mazāks mainīgas frekvences barošanas avota izejas spriegums var radīt augstāku testa spriegumu uz testa parauga CX.
