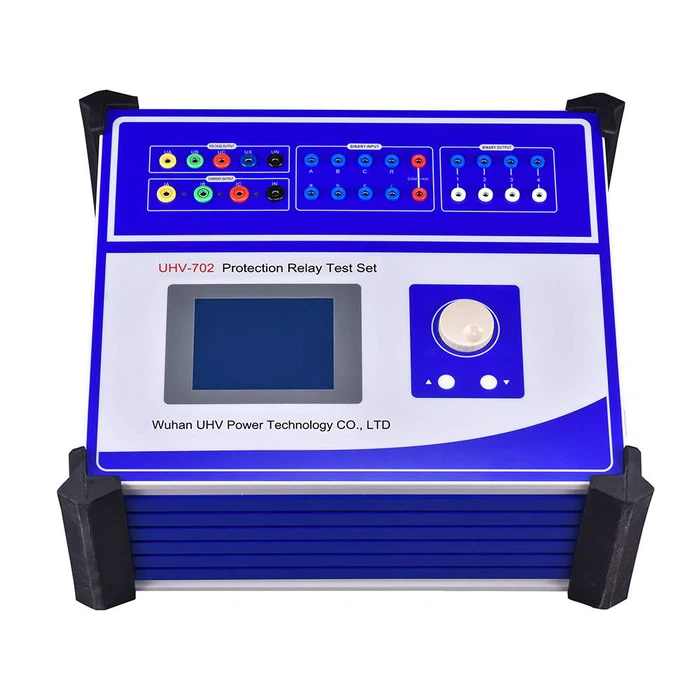

LīdzSekundārā strāvas injekcijas testa komplektsSaskaņā ar Wuhan UHV var palīdzēt daudziem spēka darbiniekiem veikt dažādus enerģijas testus ērtāk .
Primārā strāvas un sekundārā strāva ir transformatoru (vai instrumentu transformatoru) pamatjēdzieni . Viņu galvenās atšķirības slēpjas tinumā, kuru viņi plūst, to funkcija un attiecības starp tām:
1. tinums tie plūst cauri:
Primārā strāva (I₁):Strāva, kas plūst caur transformatora primāro tinumu (ieejas tinums) . Šis tinums ir savienots ar strāvas avotu (maiņstrāvas padeve) .
Sekundārā strāva (I₂):Strāva, kas plūst caur transformatora sekundāro tinumu (izejas tinums) . Šis tinums ir savienots ar slodzi (elektriskā ierīce, kas patērē jaudu) .
2. funkcija un virziens:
Primārā strāva (I₁):Tas ir strāvas, kas no strāvas avota noformēta ar transformatoru ., tas nosaka mainīgo magnētisko lauku transformatora kodolā . To var uzskatīt par ievades strāvu .
Sekundārā strāva (I₂):Šī ir strāva, kas piegādāta slodzei, ko izraisa mainīgais magnētiskais lauks ., to var uzskatīt par izejas strāvu . Tā plūsmas virziens ir atkarīgs no slodzes prasībām .
3. attiecības (ideāls transformators):
Šis ir vissvarīgākais punkts, lai izprastu atšķirību . ideālā transformatorā (ignorējot visus zaudējumus):
Sprieguma attiecības:Primārā sprieguma (V₁) un sekundārā sprieguma (V₂) attiecība ir vienāda ar primāro pagriezienu (N₁) attiecību pret sekundārajiem pagriezieniem (n₂): v₁ / v₂=n₁ / n₂
Pašreizējās attiecības:Primārās strāvas (I₁) un sekundārās strāvas (I₂) attiecība ir vienāda ar sekundāro pagriezienu attiecību (n₂) pret primārajiem pagriezieniem (n₁): i₁ / i₂=n₂ / n₁ (vai i₁ * n₁=i₂ * n₂ - ampere -courn līdzsvars).}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} „„ ’s ”„ aust ”, is, A, A, austmal the” tortimal, āv, nevis
Jaudas saglabāšana:Zaudējumu ignorēšana, ieejas jauda ir vienāda ar izejas jaudu: V₁ * i₁ ≈ V₂ * I₂ (reālajai jaudas komponentam) .
4. pamattekas kopsavilkums:
Pagriezienu attiecība nosaka sprieguma attiecību un strāvas attiecību .
Paaugstināšanas transformators (n₂> n₁):V₂> v₁ (izejas spriegums palielinās), i₂ Pakāpju transformators (n₂ Izolācijas transformators (n₂ ≈ n₁):V₂ ≈ v₁, i₂ ≈ i₁ (galvenokārt izmanto izolēšanai, nemainot spriegumu/strāvu) . 5. slodzes ietekme: Sekundāro strāvu (I₂) nosaka tikai ar slodzi .Jo lielāka jauda, ko pieprasa slodze (vai zemāka tās ekvivalentā pretestība), jo lielāka ir sekundārā strāva . Primārā strāva (I₁) reaģē uz izmaiņām sekundārajā strāvā .Saskaņā ar i₁ / i₂=n₂ / n₁ (vai i₁ * n₁=I₂ * n₂), kad sekundārā strāva palielinās, jo ir arī smagāka slodze, primārajai strāvai ir jāpalielina arī, lai apmierinātu jaudas saglabāšanu un ampēru pagrieziena līdzsvaru .} izmaiņas sekundārajā strāvā ir ";"; Primārās strāvas izmaiņas ir "efekts" . bez slodzes (sekundārā strāva=0), primārā strāva ir ļoti maza (tikai magnetizējošā strāva, kas nepieciešama magnētiskā lauka noteikšanai) .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} .. 6. fāzes attiecības (ideāls transformators): Ideālā transformatorā primārā un sekundārā strāva ir 180 grādi ārpus fāzes . Tas notiek tāpēc, ka sekundārā strāvas radītā magnētiskā plūsma vienmēr iebilst pret primārās strāvas radīto plūsmu (Lenca likums), kas darbojas galvenās plūsmas uzturēšanai, būtībā nemainīgi .}}}, lai saglabātu galveno plūsmu, būtībā nemainīgi .}., lai saglabātu galveno plūsmu, būtībā nemainīgi .}, lai saglabātu galveno plūsmu, būtībā nemainīgi .}, lai saglabātu galveno plūsmu, būtībā nemainīgi .}, lai saglabātu galveno plūsmu, būtībā nemainīgi .}, strādājot galvenajai plūsmai, būtībā nemainīgi .}}}}}}}}}} and
