Primārās strāvas iesmidzināšanas testeris

Primārās strāvas iesmidzināšanas testeris ir nepieciešamais aprīkojums stipras strāvas vietās. To plaši izmanto spēkstacijās, elektroenerģijas sadales stacijās, elektrības ražotājos, pētniecības institūtos un citos departamentos. Aprīkojumam ir īslaicīgas -termiņa vai periodiskas sistēmas pazīmes, mazs izmērs, viegls svars un vienkārša apkope utt.

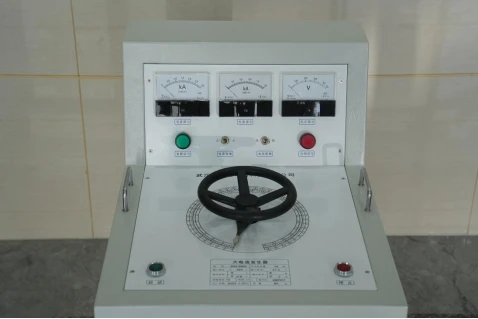

1. Lielstrāvas ģeneratoram ir divi ampērmetri izmēra diapazona uzraudzībai.

2. Autotransformatoru var brīvi regulēt.

3. Statusa indikators, pogas vadība, viegli lietojama.

4. Kopējo atdalāmo struktūru ir viegli pārvietot.

1. Savienojiet strāvas pastiprinātāju ar pārbaudīto izstrādājumu atbilstoši testēšanas prasībām un pārbaudiet, vai ir strāvas padeve. (Sadalītajam tipam savienojiet paneļa "ieeju" ar barošanu, "izeju" ar "ieeju" DDK un "instrumentu" ar "instrumentu" DDK.

2. Izvēlieties strāvas slēdža pozīciju atbilstoši nepieciešamajai strāvai.

3. Ieslēdziet strāvu, un zaļajai gaismai vajadzētu degt (ja ne, pagrieziet sprieguma slēdzi pretēji pulksteņrādītāja virzienam uz nulli, līdz iedegas zaļā gaisma). Nospiediet palaišanas pogu, zaļajai gaismai jābūt izslēgtai un sarkanajai gaismai ir ieslēgta. Pagrieziet sprieguma slēdzi pulksteņrādītāja virzienā, līdz strāva palielinās līdz vajadzīgajam līmenim.

4. Pagrieziet sprieguma slēdzi pretēji pulksteņrādītāja virzienam uz nulli, nospiediet apturēšanas pogu, sarkanā gaisma nodziest un zaļā gaisma iedegas. Pārbaude ir beigusies.

1.Pārbaudiet aizsargreleju: pārliecinieties, vai relejs precīzi reaģē uz bojājuma apstākļiem.

2.Pārbaudiet strāvas transformatoru (CT): simulējiet lielu strāvu, lai pārbaudītu CT veiktspēju.

3. Simulējiet bojājuma apstākļus: ģenerējiet lielu strāvu, lai modelētu reālus kļūmju scenārijus.

4. Kalibrēšana: nodrošina uzticamu aizsardzības aprīkojuma kalibrēšanas metodi.

Uzlabojiet sistēmas uzticamību: nodrošiniet, lai aizsardzības sistēma būtu pareizi aktivizēta faktiskos bojājumu gadījumos.

Sagatavošana un iestatīšana

Pievienojiet primārās strāvas inžektoru pārbaudāmajai ierīcei (piemēram, relejam vai strāvas transformatoram).

Iestatiet vēlamo strāvas līmeni, testēšanas ilgumu un testēšanas režīmu (piem., maiņstrāva/līdzstrāva, pakāpeniska iesmidzināšana vai nepārtraukta strāva).

Pašreizējā injekcija

Inžektors ģenerē lielu strāvu un ievada to pārbaudāmajā sistēmā.

Testa aprīkojums (piemēram, releji) reaģēs, aktivizējot vai deaktivizējot, pamatojoties uz tā iestatījumiem (piemēram, izslēgšanas laiku un strāvas slieksni).

Uzraudzība un pārbaude

Pārraugiet pārbaudāmās aizsargierīces vai strāvas transformatora reakciju.

Pārliecinieties, vai CT vai relejs darbojas, kā paredzēts, kad tiek pakļauts testa strāvai.

Datu ierakstīšana un ziņošana

Testa rezultāti tiek reģistrēti analīzei un ziņošanai.

Dati palīdz pārbaudīt, vai aizsardzības ierīce darbojas pareizi kļūmes apstākļos.

Imitējiet kļūdu situācijas, ievadot kontrolētas lielas strāvas primārajās ķēdēs, piemēram, relejos vai strāvas transformatoros. Ievadītā strāva atkārto pārslodzi, īssavienojumu vai citus kļūdas apstākļus, kas radušies faktiskajās sistēmās. Saskaņā ar testēšanas prasībām ierīce var radīt gan maiņstrāvas, gan līdzstrāvas strāvu.

1. Aizsardzības releja pārbaude: pārbaudiet, vai relejs pareizi reaģē uz bojājuma apstākļiem un atslēdzas atbilstoši specifikācijām.
2. Strāvas transformatora (CT) pārbaude: simulējiet augstu primāro strāvu, lai pārbaudītu CT precizitāti un nodrošinātu, ka tie pareizi samazina aizsargreleju strāvu.
3. Kalibrēšana: pārliecinieties, ka releji un citas aizsardzības sistēmas ir pareizi kalibrētas, lai pareizi reaģētu uz bojājumu strāvām.
4. Apkope un traucējummeklēšana: izmanto aizsardzības sistēmu diagnosticēšanai un apkopei, lai nodrošinātu to pareizu darbību.
5. Kļūdu simulācija: simulējiet reālas -pasaules kļūdas (piemēram, īssavienojumus, pārslodzes), lai pārbaudītu aizsardzības sistēmas darbību.

1. Drošības zemējums un izolācija

Pārliecinieties, vai slēdzis, CT un aizsardzības sistēma ir pilnībā atslēgta{0}} un izolēta. Pareizi iezemējiet visu aprīkojumu.

2. Atlasiet Pareizo strāvas diapazonu

Izvēlieties testeri ar atbilstošu izejas strāvu, lai izslēgtu releju vai piesātinātu CT. Izvairieties no testera pārslodzes.

3. Izvairieties no ilgstošas ​​augstas strāvas izvades

Augsta strāva (virs 1000A) silda kabeļus un iekšējās sastāvdaļas. Ievērojiet darba cikla ierobežojumus (piemēram, IESLĒGTS 1–2 minūtes, pēc tam atdzesē).

4. Izmantojiet atbilstošus testa kabeļus

Izmantojiet īsus, biezus kabeļus (piemēram, 50–70 mm² uz 1000 A) ar ciešiem savienojumiem, lai novērstu pārkaršanu un sprieguma kritumu.

5. Novērst nejaušu kontaktu

Izvades spailēm ir bīstami zems{0}}spriegums, bet ārkārtīgi liela strāva. Turiet tālāk nepiederošus darbiniekus.

6. Nodrošiniet visus savienojumus

Vaļīgi savienojumi izraisa loku, pārkaršanu un nepareizus rādījumus. Cieši pievelciet visas skavas un skrūves.

7. Skatieties Breaker Trip

Slēdzis atvērsies, kad pārbaudes strāva pārsniegs aizsardzības iestatījumu. Pirms testēšanas informējiet tuvumā esošo personālu.

8. Ierakstīt apkārtējās vides temperatūru

Vadītāja pretestība mainās līdz ar temperatūru (≈0,4%/grādi vara). Pareizi rādījumi standarta atsauces temperatūrai (20 grādi vai 75 grādi).

9. Izlāde pēc pārbaudes

Iekšējie kondensatori vai induktori var uzglabāt atlikušo enerģiju. Pirms vadu atvienošanas pagaidiet, līdz "izlāde ir pabeigta".

10. Regulāra kalibrēšana un apkope

Kalibrējiet katru gadu, lai nodrošinātu ampērmetra, taimera un izvades precizitāti. Regulāri pārbaudiet kabeļus, spailes un dzesēšanas ventilatoru.
