Maiņstrāvas/līdzstrāvas motora pārbaudes stends

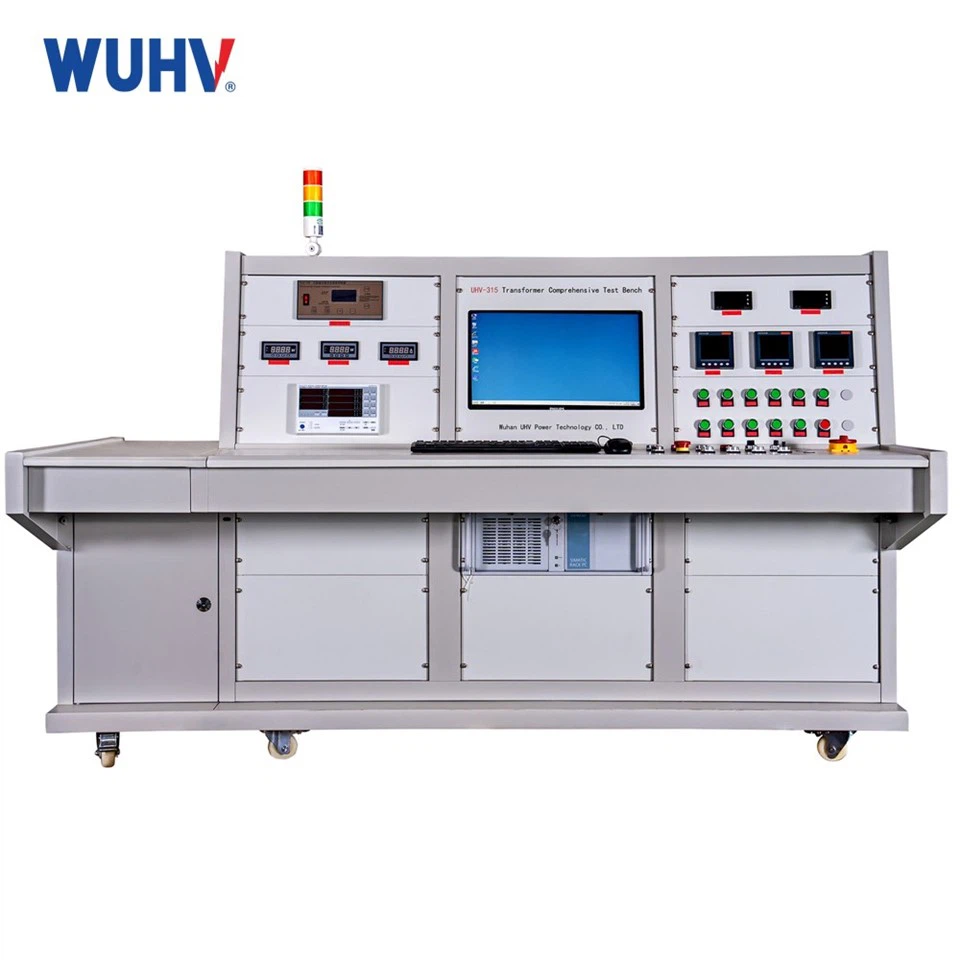

UHV-316 maiņstrāvas līdzstrāvas motora pārbaudes stends

UHV-316. sērijas maiņstrāvas līdzstrāvas motoru testēšanas stends ir visaptveroša specializētu motoru testa stendu saime, katrs paredzēts noteikta veida elektromotoram, komponentam vai saistītam produktam. Atšķirībā no universālajiem testeriem, kas mēģina aptvert visus motoru tipus vienā šasijā, UHV-316 izmanto īpašas sistēmas pieeju. Tas nodrošina augstāku testa precizitāti, ātrāku caurlaidspēju, vieglāku integrāciju automatizētajās ražošanas līnijās un jēgpilnākus spriedumus par apstiprinājumu/neiegūšanu, kas pielāgoti katra motora unikālajām īpašībām.

Statora un spoles tinumu pārbaudes stendi:Statora testēšanai UHV-316. sērijas maiņstrāvas līdzstrāvas motoru testēšanas stendā ir iekļauti darbagalda un ražošanas līnijas instrumenti, kas aptver līdzstrāvas pretestību (0,01 Ω–2000 Ω, 0,2 klase), izolācijas pretestību (500 V līdzstrāvas līdz 500 MΩ), impulsa tinumu (pārsprieguma) testēšanu no 0 V līdz 3 v. un AC hipot testēšana (400 V – 3000 VAC, noplūdes strāva 0,05 mA – 100 mA). Šie testa stendi ir pieejami kompaktās versijās stacijām ar ierobežotu vietu vai lielākiem priekšējās stiprinājuma modeļiem, lai ražotu liela apjoma motorus ar frakcionētu zirgspēku, ko izmanto sadzīves ierīcēs, ūdens sūkņos un elektroinstrumentos.

Pilnīgi motora regulārās pārbaudes stendi:Pilnībā samontētiem motoriem UHV-316 sērijas maiņstrāvas līdzstrāvas motoru pārbaudes stends piedāvā īpašas ikdienas pārbaudes sistēmas vienfāzes un trīsfāžu maiņstrāvas motoriem, līdzstrāvas motoriem un bezsuku līdzstrāvas (BLDC) motoriem. Ar vienu savienojumu tiek veikti visi nepieciešamie testi: līdzstrāvas pretestība, izolācijas pretestība, impulsa tinums, maiņstrāvas hipotēze, tukšgaitas parametri (spriegums, strāva, jauda, ​​ātrums, virziens) un papildu slodzes simulācija. Ūdens sūkņa pārbaudes stendos tiek pievienoti plūsmas, spiediena un efektivitātes mērījumi. BLDC motoriem īpaši stendi tver arī aizmugures EMF viļņu formas, Hola sensora signālus, FG izvadi un izlīdzināšanu (leņķis) — atbalsta gan sensoru, gan bezsensoru dizainu.

Tipa apstiprināšanas un veiktspējas pārbaudes stendi:Ja nepieciešams dziļāks raksturojums, UHV-316 sērija nodrošina tipa pārbaudes sistēmas maiņstrāvas motoriem un ģeneratoriem. Šie stendi mēra efektivitāti saskaņā ar IEC 60034-2-1 / GB/T 1032, temperatūras paaugstināšanos (termopāra vai pretestības metode), griezes momenta un ātruma (T-n) līknes, tostarp vilkšanas un pārrāvuma griezes momentu, bloķēta rotora strāvas/griezes momenta līknes, bezslodzes dzelzs un berzes zudumus, kā arī novirzes slodzes zudumus. Ģeneratoriem īpašiem tipa pārbaudes stendiem tiek pievienots ierosmes sistēmas raksturojums, līdzsvara stāvokļa īssavienojuma un atvērtās ķēdes raksturlielumi, sprieguma regulēšanas mērījumi, viļņu formas kropļojumu analīze un pārstrāvas pārbaude.

Specializēti un komponentu līmeņa pārbaudes stendi: Papildus pilnīgiem motoriem UHV-316 sērijas maiņstrāvas līdzstrāvas motoru testa stendā ir iekļauti testēšanas stendi konkrētiem komponentiem un lietojumiem:

• Lieta alumīnija rotora stieņu testeris – nosaka salauztus, šķībusus vai nepietiekamus rotora stieņus, izmantojot augstas precizitātes sensoru un rotējošu armatūru (rotora diametrs 20–160 mm, līdz 50 stieņiem).
• Lifta vilces motora testēšanas stends — pārbauda pastāvīgo magnētu sinhronos motorus ar bremzēm, tostarp motora tinumu pretestību, bremžu spoles pretestību, termistora mērījumus, aizmugures EMF viļņu formas uztveršanu, bezslodzes un slodzes slēgtā cikla vadību un bremžu griezes momenta/atstarpes pārbaudi.
• Automobiļu startera testa stends – mēra ievilkšanas un noturēšanas spriegumu/strāvu, tukšgaitas ātrumu, slodzes griezes momentu (līdz 250 N·m), kloķa strāvu (līdz 3000 A) un jaudu.
• Elektriskā velosipēda rumbas motora testeris — pievieno radiālās/aksiālās noplūdes mērījumus tukšgaitas un slodzes soļos, kā arī aizmugurējo EMF un Hall signāla analīzi.
• Solenoīda bremžu testeris – veic priekšsildīšanas, ieskriešanas, bremžu spraugas, vārpstas nolaišanas un dinamiskā griezes momenta mērījumus (sensora diapazons līdz 3000 N·m).

Pielāgošana un ražošanas integrācija:Katru UHV-316 sērijas maiņstrāvas līdzstrāvas motoru testa stendu var pielāgot jaudai (no 60 W līdz vairāk nekā 3 MW), spriegumam (24 V līdz 10 kV), ātrumam (0–24 000 apgr./min.) un noteiktām testa secībām. Soli ir pieejami kā atsevišķi instrumenti vai pilnībā integrēti ar armatūru, konveijeriem, svītrkoda skenēšanu un PLC/uzņēmēja komunikāciju automatizētām ražošanas līnijām. Visas sistēmas darbojas rūpnieciskajā datorā ar Windows interfeisu, kas piedāvā vienreizēju vadu pieslēgšanu, automātisku apstiprinājuma/neveiksmes novērtēšanu, datu glabāšanu un Excel eksportēšanu. Modulārā konstrukcija vienkāršo apkopi un kalibrēšanu.

1. Katram motora tipam īpaši paredzēti testa stendi

Atšķirībā no universālajiem testētājiem, kas visus motoru tipus saliek vienā platformā, UHV-316. sērijas maiņstrāvas līdzstrāvas motoru testēšanas stends piedāvā īpaši izstrādātus testēšanas stendus katram lietojumam. Atsevišķas sistēmas ir pieejamas statoriem, pilnībā samontētiem motoriem (AC/DC/BLDC), ūdens sūkņiem, bezsuku līdzstrāvas motoriem, lietajiem alumīnija rotoriem, liftu vilces motoriem, automobiļu starteriem un solenoīda bremzēm. Šī īpašā pieeja nodrošina augstāku testa precizitāti, ātrāku cikla laiku un jēgpilnākus izturēšanas/neveiksmes kritērijus.

2. Visaptverošs testa pārklājums

Atkarībā no konkrētā stenda modeļa UHV-316 sērijas maiņstrāvas līdzstrāvas motora testa stends aptver visu motoru testēšanas prasību klāstu:

Elektriskā drošība:Līdzstrāvas pretestība, izolācijas pretestība, AC hipot (dielektriskā izturība), impulsu tinums (pārsprieguma / daļēja izlāde)

Veiktspēja:Bez-slodzes parametri (spriegums, strāva, ātrums, jauda), slodzes raksturlielumi, griezes momenta-ātruma (T-n) līknes, efektivitātes kartēšana, temperatūras paaugstināšanās

Motora -specifikācija:Aizmugurējā EMF viļņu forma, Hall sensora signāli, FG izeja, BLDC motoru izlīdzināšana (leņķis); bremžu spoles pretestība, bremžu griezes moments un gaisa sprauga liftu vilces motoriem

Paplašinātas lietojumprogrammas:Ūdens sūkņu plūsma, spiediens un efektivitāte; radiālā/aksiālā izlaide rumbas motoriem; ievilkt-/noturēt-spriegumu/strāvu automobiļu starteriem

3. Augsta precizitāte un plašs mērījumu diapazons

UHV-316. sērijas maiņstrāvas līdzstrāvas motoru testa stends nodrošina savā klasē labāko precizitāti visos testa parametros:

Līdzstrāvas pretestība: klase 0,2 (0,01 Ω – 2000 Ω, automātiska-diapazona)

Izolācijas pretestība: ±5 % FS (500 VDC, 5–500 MΩ)

AC hipots: ±2 % FS (400–3000 VAC, noplūde 0,05–100 mA)

Elektriskie mērījumi (spriegums/strāva/jauda): klase 0,5 vai labāka

Griezes moments: ±0,2 % (no sensora{1}}atkarīgs)

Ātrums: ±0,1 % virs 1800 apgr./min

Jauda atbalsta no 60 W līdz vairāk nekā 3 MW, spriegumu no 24 V līdz 10 kV un ātrumu līdz 24 000 apgr./min.

4. Ražošana{1}}Orientēts dizains

Katrs UHV-316. sērijas maiņstrāvas līdzstrāvas motoru testa stends ir paredzēts reālai ražošanas videi:

Vienreizēja-vadu pievienošana — pievienojiet motoru vienreiz un veiciet visus testus automātiski

Ātri cikla laiki – optimizētas testa secības samazina dīkstāves laiku

Armatūra ir gatava

Kompakti vai uz grīdas{0}}stāvoši modeļi ierobežotām stacijām-, pilni skapji ražošanas līnijām

5. Rūpnieciskais dators ar Windows operētājsistēmu

Visus UHV-316 maiņstrāvas līdzstrāvas motoru testēšanas stendus darbina industriālais dators, kurā darbojas uz Windows balstīta testa izpildvara. Funkcijas ietver:

Reāllaika{0}}visu testa rezultātu un viļņu formu attēlojums

Automātisks apstiprinājums/neatbilstošs vērtējums attiecībā uz saglabātajām pielaides robežām

Datu glabāšana cietvielu{0}}diskā (60 GB vai vairāk)

Eksportējiet uz Excel, lai veiktu turpmāku analīzi un kvalitātes pārskatus

Svītrkoda skenēšanas atbalsts izsekojamībai

6. Moduļu arhitektūra vienkāršai apkopei

Sistēma izmanto modulāru aparatūras struktūru. Katrs testa modulis (pretestība, hipotēze, pārsprieguma, jaudas analizators utt.) darbojas neatkarīgi. Šis dizains piedāvā:

Vienkāršota problēmu novēršana – izolējiet bojātu moduli, neizjaucot visu stendu

Vienkāršāka kalibrēšana – kalibrējiet katru moduli atsevišķi

Elastīgi jauninājumi — pievienojiet vai nomainiet moduļus, attīstoties testēšanas prasībām

7. Pielāgojams īpašām klientu vajadzībām

Katru UHV-316 maiņstrāvas līdzstrāvas motora testa stendu var pielāgot klienta precīzam motora tipam, ražošanas apjomam un pārbaudes standartiem:

Pielāgotas pārbaudes secības un aiztures laiki

Īpašas armatūras konstrukcijas unikālām motora formām vai spaiļu izvietojumiem

Papildu sensori (plūsma, spiediens, vibrācija, troksnis)

Saziņa ar PLC, saimnieksistēmu vai MES automatizētām ražošanas līnijām

Atbilstība starptautiskajiem standartiem: IEC 60034-2-1, GB/T 1032, IEEE 112, CSA390 un citiem

8. Uzticama un -draudzīga operatoram

UHV-316. sērijas maiņstrāvas līdzstrāvas motora testa stends ar automātisku apstiprinājuma/neveiksmes indikāciju, skaņas signāliem un vienkāršu lietotāja interfeisu samazina operatora apmācības laiku un novērš subjektīvo spriedumu. Modulārais dizains un pašdiagnostikas rutīnas vēl vairāk uzlabo darbības laiku, padarot šos testa stendus piemērotus 24/7 ražošanas vidēm.

1. Statoru ražošana

Pielietojums:Motora statoru pārbaude tiešsaistē vai bezsaistē pirms galīgās montāžas.

Testa vienumi:Līdzstrāvas pretestība, izolācijas pretestība, impulsu tinums (pārsprieguma / daļēja izlāde), AC hipot.

Tipiski lietotāji:Statora tinumu veikali, motoru oriģinālo iekārtu ražotāji, sadzīves tehnikas motoru piegādātāji.

Formāti:Galda instrumenti ierobežotām stacijām;{0}} armatūra-aprīkoti testeri liela apjoma{2}}ražošanas līnijām.

2. Gatavo motoru kārtējā pārbaude

Pielietojums:100%-beigu-pārbaude samontētiem motoriem.

Iekļautie motoru veidi:Vienfāzes-un trīs-fāžu maiņstrāvas asinhronie motori, līdzstrāvas motori, bezsuku līdzstrāvas motori (BLDC), pastāvīgā magnēta sinhronie motori (PMSM).

Testa vienumi:Līdzstrāvas pretestība, izolācijas pretestība, impulsa tinums, maiņstrāvas hipotēze, bez-slodzes spriegums/strāva/jauda/ātrums, virziens (rotācija), izvēles slodzes pārbaude.

Tipiski lietotāji:Vispārīgi-motoru ražotāji, sūkņu ražotāji, ventilatoru un ventilatoru ražotāji.

3. Ūdens sūkņa pārbaude

Pielietojums:Elektrisko sūkņu (tīrā ūdens, kanalizācijas, cirkulācijas sūkņu uc) darbības pārbaude.

Testa vienumi:Visas parastās motora pārbaudes plus plūsmas ātrums (1–50 m³/h), spiediens (0,1–0,6 MPa), hidrauliskā efektivitāte.

Tipiski lietotāji:Ūdens sūkņu rūpnīcas, apūdeņošanas iekārtu piegādātāji, HVAC sūkņu ražotāji.

4. Bezsuku līdzstrāvas motora (BLDC) pārbaude

Pielietojums:Visaptveroša BLDC motoru pārbaude, ko izmanto elektroinstrumentos, ventilatoros, sūkņos, automobiļu lietojumos un sadzīves ierīcēs.

Īpaši testa vienumi:

Tikai stators:Pretestība, izolācija, hipoti, pārsprieguma.

Tikai rotors:Izlīdzināšana (leņķis), KE vērtība (muguras EMF konstante), darba cikls.

Pilns motors:Bez-slodzes spriegums/strāva/ātrums, slodzes veiktspēja, aizmugures EMF viļņu forma, Hola sensora signāli, FG izeja, virziens (uz priekšu/atpakaļ).

Tipiski lietotāji:Elektroinstrumentu ražotāji, elektrisko ventilatoru ražotāji, BLDC motoru piegādātāji automobiļiem un sadzīves tehnikai.

5. Lifta vilces motora pārbaude

Pielietojums:Pastāvīgo magnētu sinhrono vilces motoru ar elektromagnētiskajām bremzēm veiktspējas un drošības pārbaude.

Testa vienumi:Motora tinumu pretestība, bremžu spoles pretestība, termistora mērīšana, izolācijas pretestība (motors un bremzes), maiņstrāvas hipotēka (motors un bremzes), aizmugures EMF viļņu formas uztveršana, bez-slodzes un slodzes slēgtas-cilpas vadība, bremžu griezes moments, bremžu gaisa sprauga, vārpstas noplūde.

Tipiski lietotāji:Liftu motoru ražotāji, liftu sistēmu integratori.

6. Automobiļu startera motora pārbaude

Pielietojums:Līnijas beigas- un veiktspējas pārbaude 12 V/24 V startera motoriem.

Testa vienumi:Ievelciet-spriegumu un strāvu, noturiet-spriegumu un strāvu, bez-slodzes apgriezienu skaits, slodzes griezes moments (0–250 N·m), kloķa strāva (0–3000 A), izejas jauda (2–10 kW), ātruma mērīšana (bez-slodzes līdz 15 000 apgr./min, slodze līdz 300 apgr./min).

Tipiski lietotāji:Automobiļu starteru ražotāji, pārstrādes veikali, transportlīdzekļu elektrisko sistēmu piegādātāji.

7. Elektrisko velosipēdu rumbas motora pārbaude

Pielietojums:Kvalitātes kontrole tiešās{0}}piedziņas un pārnesumu rumbas motoriem, ko izmanto e-velosipēdos un motorolleros.

Testa vienumi:Trīs-fāzu pretestība, izolācijas pretestība, AC hipot, bez-slodzes ātrums/virziens, radiālais izskrējiens, aksiālais izskrējiens, slodzes tests (griezes moments pret ātrumu), aizmugures EMF viļņu forma, Hola sensora signāli.

Tipiski lietotāji:E-velosipēdu motoru ražotāji, motorolleru piedziņas sistēmu piegādātāji.

8. Ģeneratora tipa pārbaude

Pielietojums:Paš-ierosinātu, bezsuku trīs-fāzu sinhrono ģeneratoru un ģeneratoru komplektu (dīzelis, benzīns, gāze) veiktspējas raksturojums.

Testa vienumi:Līdzstrāvas pretestība, izolācijas pretestība, maiņstrāvas hipotēka, pārsprieguma tests, atvērtas-cilpas raksturlielums (bez-slodzes piesātinājuma), trīs-fāzu stabilas-stāvokļa īssavienojuma-īpašības raksturlielumi, ierosmes sistēmas raksturlielumi, sprieguma regulēšana, viļņu formas kropļojumi (sinusoidālās kropļojuma faktors), temperatūras paaugstināšanās un pārslodzes tests.

Tipiski lietotāji:Ģeneratoru ražotāji, ģeneratoru komplektētāji, spēkstaciju apkopes darbnīcas.

9. Lieta alumīnija rotora (vāveres būra) pārbaude

Pielietojums:Liešanas defektu noteikšana rotora stieņos pirms motora montāžas.

Atklājamie defekti:Salauzti stieņi, šķībi stieņi, nepietiekams stieņu piepildījums, porainība.

Specifikācijas:Rotora diametrs 20–160 mm, skursteņa augstums līdz 160 mm, stieņu skaits 5–50, testa ātrums ~350 apgr./min.

Tipiski lietotāji:Lietuves, motoru ražotāji, kas izmanto spiedes{0}}rotorus.

10. Nestandarta automatizācijas un pielāgotās testēšanas sistēmas

Pielietojums:Pilnībā pielāgotas pārbaudes stacijas, kas integrētas automatizētās ražošanas līnijās.

Iespējas:Robotu iekraušana/izkraušana, redzes pārbaude, PLC/HMI vadība, svītrkoda izsekošana, MES datu augšupielāde, kameras{0}}balstīta pozicionēšana.

Tipiski lietotāji:Liela apjoma-motoru ražošanas rūpnīcas, automobiļu detaļu līnijas, viedie rūpnīcu projekti.

11. R&D un tipa apstiprināšanas laboratorijas

Pielietojums:-Padziļināts motora raksturojums jaunu produktu izstrādei, sertifikācijai un atbilstības pārbaudei.

Tipiski testi:Efektivitātes kartēšana (atbilstoši IEC/GB/CSA standartiem), temperatūras paaugstināšanās līkne, griezes momenta-ātruma (T-n) līkne, tostarp vilkšanas-uzvilkšanas un pārrāvuma griezes moments, bloķēta rotora strāva/griezes moments pāri leņķim, izkliedētās slodzes zuduma noteikšana, harmoniku analīze.

Tipiski lietotāji:Motoru dizaina centri, universitāšu laboratorijas,{0}}trešās puses testēšanas iestādes, sertifikācijas iestādes.
