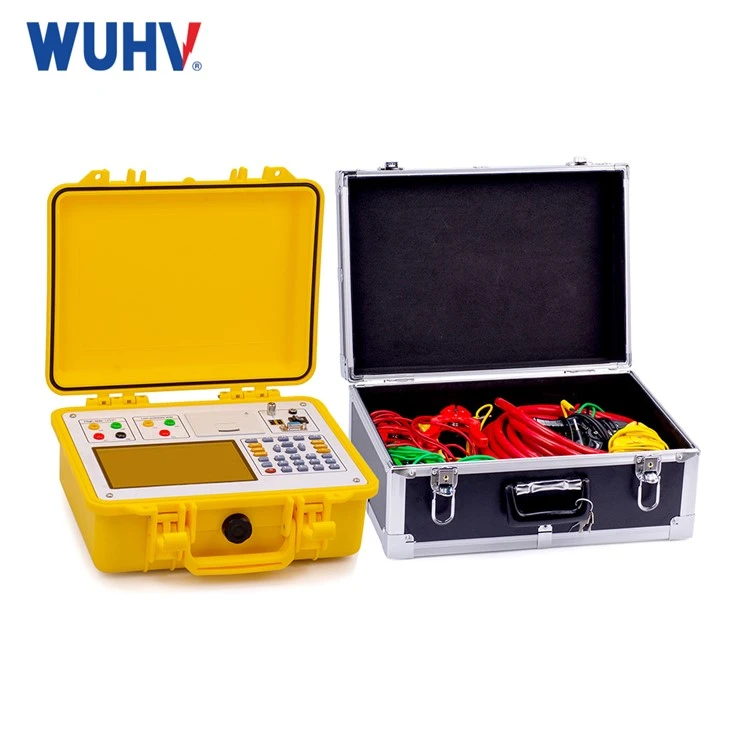

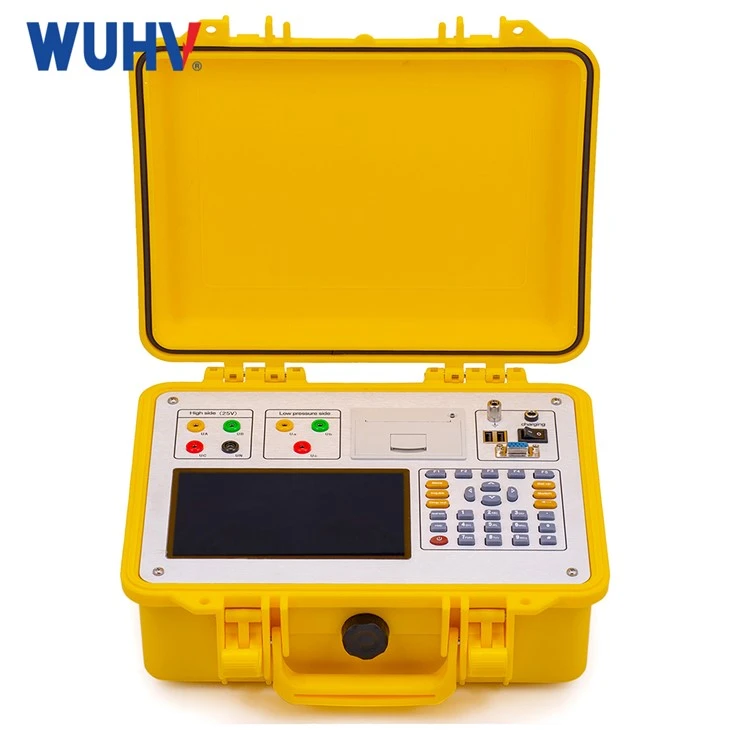

Daudzfunkciju transformatora pagriezienu attiecību pārbaudītājs

Daudzfunkcionālais transformatora pagriezienu attiecību testeris ir efektīvs un daudzfunkcionāls moderns jaudas testēšanas rīks. Tas integrē galveno transformatoru testēšanu, kas iepriekš prasīja vairākus instrumentus vienā ierīcē, uzlabojot precizitāti, efektivitāti un pārnesamību, vienlaikus samazinot izmaksas. Profesionāļiem, kas nodarbojas ar transformatoru projektēšanu, ražošanu, uzstādīšanu vai apkopi, tas ir spēcīgs un būtisks instruments. Izvēloties, jāņem vērā specifiskas vajadzības (piemēram, līdzstrāvas pretestība, zudumu mērīšana), budžets un piegādātāja atbalsts.

1. Ievades viens barošanas avots, iekšējā digitālā kombinācija standarta sinusoidālā viļņa testa avota izeja.

2. Fāzes leņķa mērīšanas funkcija: izmēra fāzes leņķi starp augstsprieguma pusi un zemsprieguma pusi. Izmēriet neintegrālo punktu transformatoru pagriezienu attiecību un leņķi.

3. Var veikt vienas-fāzes mērījumus un automātisku trīs-fāzu tinumu testēšanu. Trīs-fāžu apgriezienu, fāzes leņķa vērtības, kļūdas, pieskāriena pozīcijas un pieskāriena vērtības attiecību var izmērīt vienu reizi. Tas var arī automātiski identificēt savienojuma grupas numuru.

4. Pārbaudes rezultātus var attēlot skaitļu un sešstūra vektoru diagrammu veidā, padarot transformatora vadu grupu skaidru vienā mirklī.

5. Aprīkots ar aklās pārbaudes funkciju: nav nepieciešams izvēlēties savienojuma metodi un grupu. Izmēriet Y/△, △/Y- formas transformatorus bez nepieciešamības pēc ārējiem īssavienojumiem, un savienojuma metodi var automātiski pārslēgt atbilstoši atlasītajam testa saturam.

6. Aprīkots ar krāna pārbaudes funkciju: tā var ātri izmērīt katras krāna slēdža pozīcijas TTR un TTR kļūdu. Ievadot nominālo TTR vienreiz, nevis atkārtoti, var aprēķināt pieskāriena pozīcijas TTR kļūdu.

7. Tam ir pagriezienu attiecības un sprieguma TTR mērīšanas funkcijas.

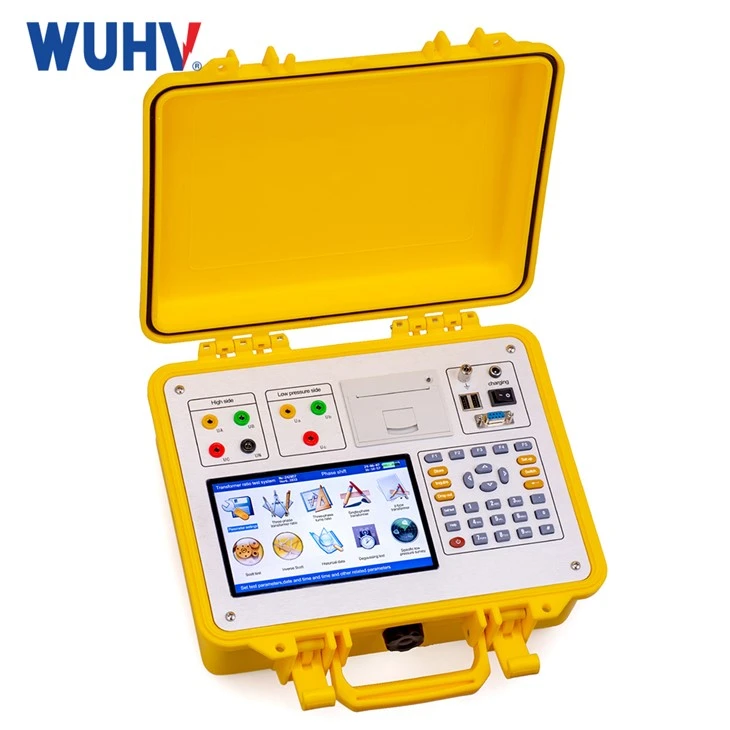

8. Izmantojot 5,6 collu LCD displeju, datu un grafiskā displeja efekti ir intuitīvi un smalki.

9. Maza izmēra, viegls un viegli pārnēsājams.

10. Iebūvēts lielas ietilpības uzlādējams litija akumulators? akumulators Testu var veikt bez strāvas avota uz vietas, un, kad akumulators ir pilnībā uzlādēts, to var nepārtraukti mērīt vairāk nekā 500 reizes.

● Augstas precizitātes koeficienta mērījums
Mēra pagriezienu attiecību ar precizitāti no ±0,05% līdz ±0,1%, atklājot īssavienojumus, atvērtus tinumus un nepareizas krānu pārslēga pozīcijas, kuras citos testos varētu palaist garām.
● Automātiskā ierosmes strāvas pārbaude
Vienlaikus mēra ierosmes strāvu katrā krāna pozīcijā, atklājot kodola piesātinājuma problēmas, tinumu izolācijas pasliktināšanos vai magnētiskās ķēdes problēmas.
● Fāzes pārvietošanās un vektoru grupas pārbaude
Automātiski identificē transformatora vektoru grupu (piemēram, Dyn11, Yyn0) un pārbauda pareizu fāzes nobīdi, novēršot paralēlās darbības kļūdas.
● Iebūvēta{0}}pieskārienu mainītāja pārbaude
Automātiski veic attiecību un ierosmes strāvas testus visās krāna pozīcijās, nosakot krānu pārslēga kontaktu nodilumu, mehānisku novirzi vai atvērtas ķēdes.
● Trīs{0}}fāžu vienlaicīgs mērījums
Pārbauda visas trīs fāzes vienlaikus sekundēs, ievērojami ietaupot laiku salīdzinājumā ar vienas{0}fāzes testētājiem, kuriem ir nepieciešami vairāki savienojumi un atkārtoti{1}}pārbaude.
● Nav nepieciešams ārējais barošanas avots
Darbojas ar iekšējo akumulatoru vai standarta 220V/110V kontaktligzdu, ģenerējot savu pārbaudes spriegumu (līdz 40V vai augstāku), neprasot ārējos mainīgos transformatorus.
● Polaritātes un fāzes leņķa pārbaude
Apstiprina pareizu polaritāti un mēra fāzes leņķa novirzi (parasti ±0,2 grādu precizitāte), kas ir būtiska diferenciālajai aizsardzībai un paralēlo transformatoru savienošanai.
● Apstiprināšanas/neiekārtošanas indikācija ar standartiem
Salīdzina izmērīto attiecību ar datu plāksnītes vērtību un parāda skaidrus rezultātus, kas apstiprināti/neatbilst, pamatojoties uz lietotāja -definēto pielaidi (piemēram, ±0,5%), padarot tūlītējus lēmumus.
● Datu glabāšana un pārskatu ģenerēšana
Saglabā simtiem testa ierakstu iekšēji un eksportē uz USB/personālo datoru Excel, Word vai PDF atskaitēm, tostarp attiecību kļūdu diagrammas un pieskārienu maiņas secības.
● Pārnēsājams un izturīgs lietošanai uz lauka

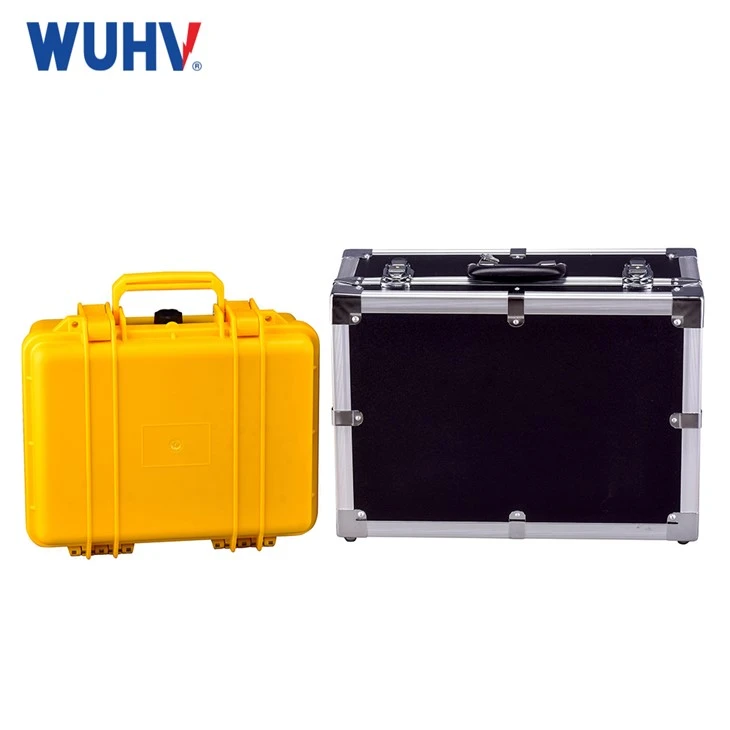

Sver 3 kg izturīgā pārnēsāšanas somiņā, ar akumulatoru-paredzēts apakšstacijas vai attālās vietas testēšanai bez ārējas strāvas vai smagiem piederumiem.

1. Transformatoru rūpnīcas pārbaude: kvalitātes kontrole tiek veikta saskaņā ar konstrukcijas specifikācijām.

2. Atkļūdošana un testēšana: Ieslēdziet taustiņu pirms jaunās vienības pārbaudes.

3. Profilaktiskā apkope/diagnostika: atklājiet tinumu deformāciju, krāna problēmas vai savstarpējās pagriezienu kļūdas.

4. Bojājumu diagnostika un pēcremonta pārbaude: traucējummeklēšana un pārbaude.

5. CT/PT kalibrēšana: attiecības, polaritātes, fāzes leņķa un pretestības pārbaude.

6. Elektrostacijas, apakšstacijas un nozares: ikdienas apkope.

7. Ražotājs (transformators/motors): ražošanas kvalitātes kontrole.

8. Testēšanas laboratorijas un trešās puses pakalpojumi: profesionāla novērtēšana.

9. Universitāte un pētniecība: izglītība/pētniecība un attīstība.

1. Instrumentam ir iebūvēts augstas veiktspējas-litija-jonu uzlādējams akumulatora barošanas avots. Lai izvairītos no instrumenta bojājumiem nesaderīgu sprieguma līmeņu dēļ, operatori nevar to pēc vēlēšanās nomainīt ar cita veida baterijām.

2. Instruments ir jāuzlādē savlaicīgi, lai izvairītos no dziļas akumulatora izlādes, kas neietekmē tā kalpošanas laiku.

3. Ja instruments tiek lietots normālos darba apstākļos, tas ir jāuzlādē katru dienu (vēlams reizi mēnesī, ja tas netiek lietots ilgu laiku), lai novērstu negatīvu ietekmi uz akumulatora lietošanu un kalpošanas laiku. Katram uzlādes laikam jābūt vismaz 6 stundām. Akumulatora uzlādes aizsardzības funkcija var nepārtraukti uzlādēt instrumentu.

4.Kad akumulators tiek izņemts no instrumenta, akumulatora aizsardzības panelis (instrumenta iekšpusē) nonāks aizsardzības stāvoklī. Pēc akumulatora ievietošanas instruments nevar darboties tieši, tāpēc ir jāizmanto lādētājs, lai atbrīvotu aizsardzības stāvokli, lai instruments darbotos normāli.

1. Pirms mērīšanas pārbaudiet, vai testa paraugs ir izslēgtā stāvoklī un visi kalibrēšanas spailes nav iezemētas.

2. Mērīšanas savienojums ir stingri jādarbina saskaņā ar instrukcijām, pretējā gadījumā visas nopietnas sekas būs jāuzņemas jums.

3. Pirms mērīšanas nepieciešams rūpīgi pārbaudīt iestatītos parametrus.

4. Strāvas ligzda ar zemējuma vadu ir labākā izvēle uzlādēšanai.

5. Pārslodzes darbi ir stingri aizliegti.

6. Aizliegts savienot augstu un zemu spriegumu reversā.
